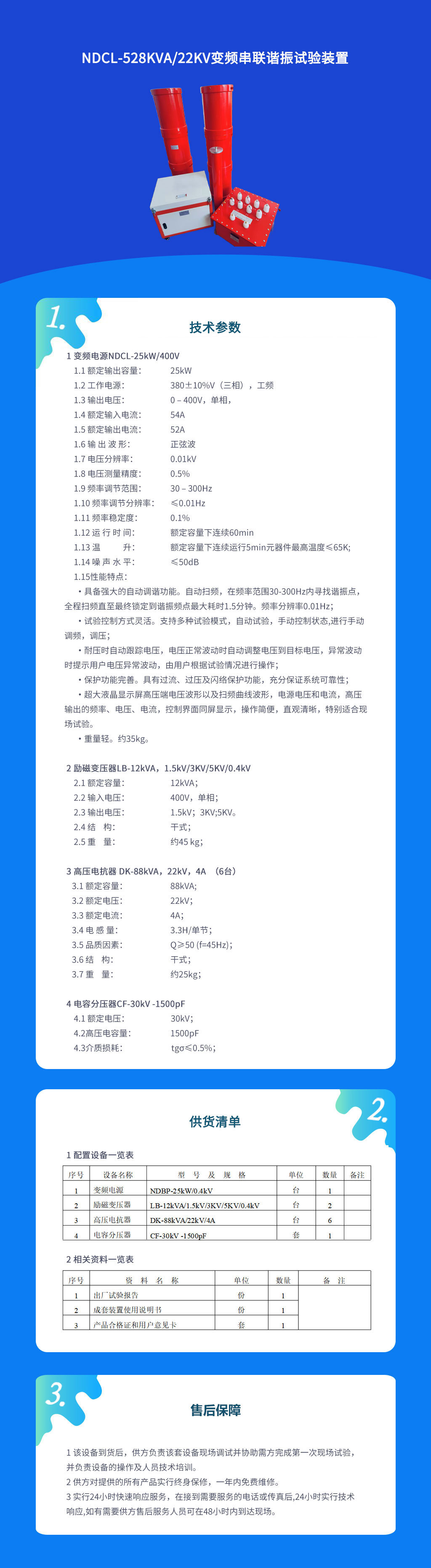

NDCL-528KVA/22KV变频串联谐振试验装置

 1变频电源NDCL-25kW/400V
     1.1 额定输出容量：25kW
     1.2 工作电源：380±10%V（三相），工频
     1.3 输出电压：0 – 400V，单相，
     1.4 额定输入电流：54A
     1.5 额定输出电流： 52A
     1.6 输 出 波 形：正弦波
     1.7 电压分辨率：0.01kV
     1.8 电压测量精度：0.5%
     1.9 频率调节范围：30 – 300Hz
     1.10 频率调节分辨率：≤0.01Hz
     1.11 频率稳定度：0.1%
     1.12 运 行 时 间：额定容量下连续60min
     1.13 温       升：额定容量下连续运行5min元器件最高温度≤65K;
     1.14 噪 声 水 平：≤50dB
     1.15性能特点：
       ·具备强大的自动调谐功能。自动扫频，在频率范围30-300Hz内寻找谐振点，全程扫频直至最终锁定到谐振频点最大耗时1.5分钟。频率分辨率0.01Hz；
       ·试验控制方式灵活。支持多种试验模式，自动试验，手动控制状态,进行手动调频，调压；
       ·耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
       ·保护功能完善。具有过流、过压及闪络保护功能，充分保证系统可靠性；
       ·超大液晶显示屏高压端电压波形以及扫频曲线波形，电源电压和电流，高压输出的频率、电压、电流，控制界面同屏显示，操作简便，直观清晰，特别适合现场试验。
       ·重量轻。约35kg。

 2 励磁变压器LB-12kVA，1.5kV/3KV/5KV/0.4kV
      2.1 额定容量：12kVA；
      2.2 输入电压：400V，单相；
      2.3 输出电压：1.5kV；3KV;5KV。
      2.4 结    构：干式；
      2.5 重    量：约45 kg；

 3 高压电抗器 DK-88kVA，22kV，4A  （6台）
     3.1 额定容量：88kVA;
     3.2 额定电压：22kV；
     3.3 额定电流：4A；
     3.4 电 感 量：3.3H/单节；
     3.5 品质因素：Q≥50 (f=45Hz)；
     3.6 结    构：干式；
     3.7 重    量：约25kg；


4 电容分压器CF-30kV -1500pF
     4.1 额定电压：30kV；
     4.2高压电容量：1500pF
     4.3介质损耗：tgσ≤0.5%；
     4.4分 压 比：1000：1
     4.5测量精度：有效值1级;
     4.6重    量：约23kg；
