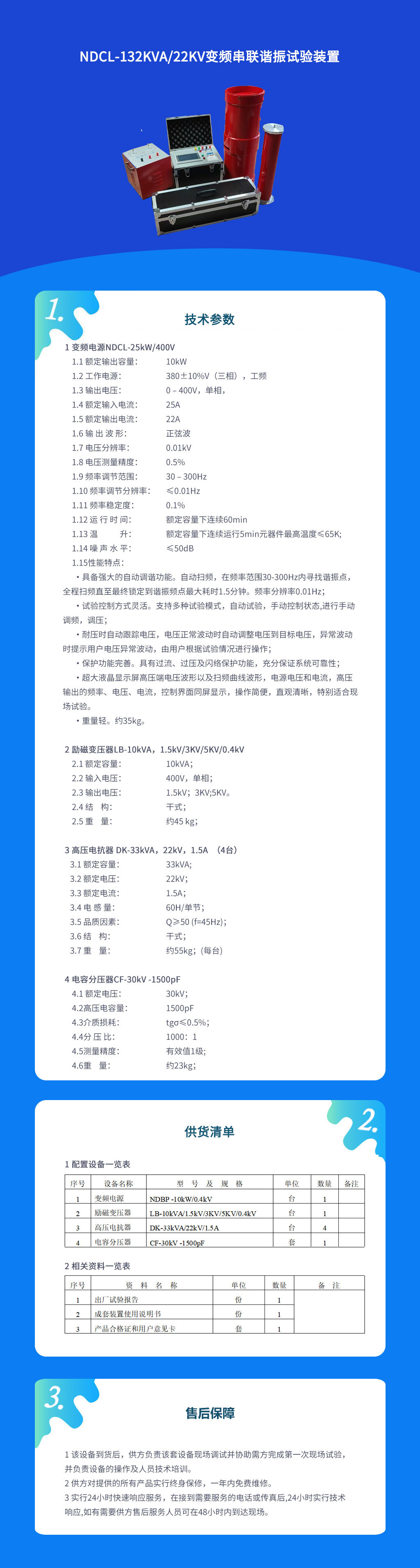

NDCL-132KVA/22KV变频串联谐振试验装置

 1变频电源NDCL-10kW/400V
    1.1 额定输出容量：10kW
    1.2 工作电源：380±10%V（三相），工频
    1.3 输出电压： 0 – 400V，单相，
    1.4 额定输入电流：25A
    1.5 额定输出电流：22A
    1.6 输 出 波 形：正弦波
    1.7 电压分辨率：0.01kV
    1.8 电压测量精度： 0.5%
    1.9 频率调节范围：30 – 300Hz
    1.10 频率调节分辨率： ≤0.01Hz
    1.11 频率稳定度： 0.1%
    1.12 运 行 时 间：额定容量下连续60min
    1.13 温升：额定容量下连续运行5min元器件最高温度≤65K;
    1.14 噪 声 水 平：≤50dB
    1.15性能特点：
    ·具备强大的自动调谐功能。自动扫频，在频率范围30-300Hz内寻找谐振点，全程扫频直至最终锁定到谐振频点最大耗时1.5分钟。频率分辨率0.01Hz；
    ·试验控制方式灵活。支持多种试验模式，自动试验，手动控制状态,进行手动调频，调压；
    ·耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
    ·保护功能完善。具有过流、过压及闪络保护功能，充分保证系统可靠性；
    ·超大液晶显示屏高压端电压波形以及扫频曲线波形，电源电压和电流，高压输出的频率、电压、电流，控制界面同屏显示，操作简便，直观清晰，特别适合现场试验。
    ·重量轻。约35kg。

 2 励磁变压器LB-10kVA，1.5kV/3KV/5KV/0.4kV
     2.1 额定容量：10kVA；
     2.2 输入电压：400V，单相；
     2.3 输出电压：1.5kV；3KV;5KV。
     2.4 结    构：干式；
     2.5 重    量：约45 kg；

 3 高压电抗器 DK-33kVA，22kV，1.5A  （4台）
    3.1 额定容量：33kVA;
    3.2 额定电压：22kV；
     3.3 额定电流：1.5A；
     3.4 电 感 量：60H/单节；
     3.5 品质因素：Q≥50 (f=45Hz)；
     3.6 结    构：干式；
     3.7 重    量：约55kg；(每台)

 4 电容分压器CF-30kV -1000pF
     4.1 额定电压：30kV；
     4.2高压电容量：1500pF
     4.3介质损耗：tgσ≤0.5%；
     4.4分 压 比：1000：1
     4.5测量精度：有效值1级;
     4.6重    量：约23kg；
